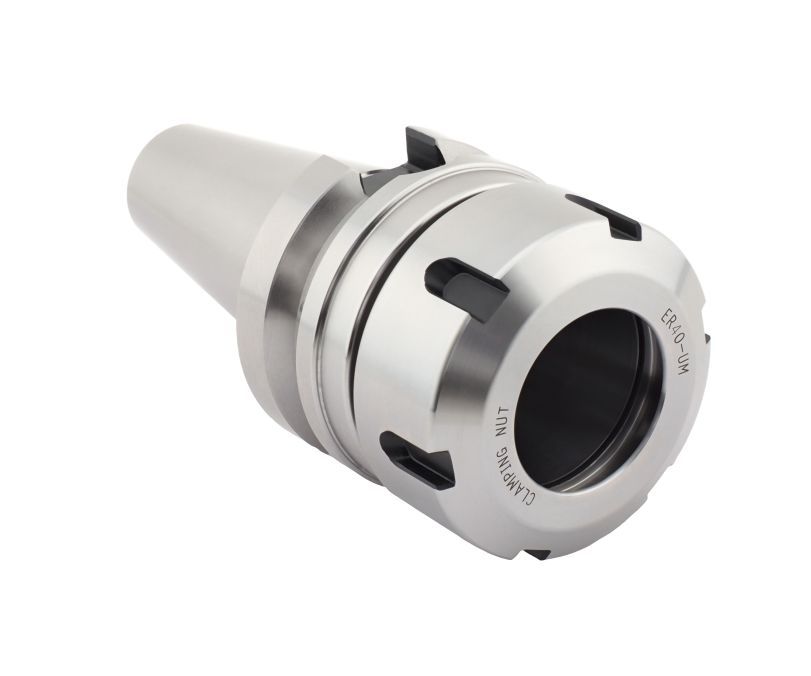

BT40-ER40-070 Патрон цанговый

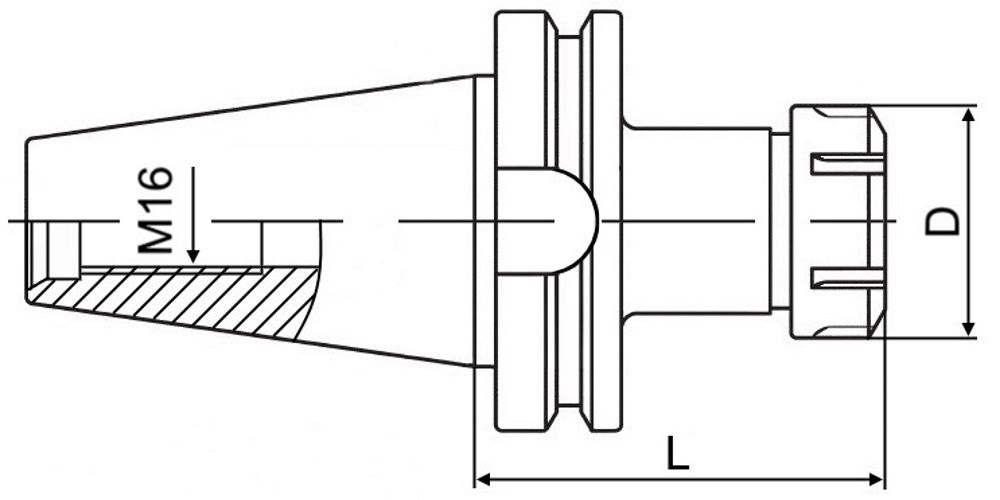

Фрезерный патрон BT40-ER40-070 (MAS 403, JIS B 6339) обеспечивает надежную фиксацию режущего инструмента с цлинидрическим хвостовиком в шпинделе станка и используется в сверлильных, фрезерных станках с ЧПУ, обрабатывающих центрах. Фиксация инструмента в корпусе патрона осуществляется при помощи зажимной цанги ER40 (DIN 6499) и гайки типа UM. В зависимости от размера отверстстия цанги в патрон устанавливается инструмент с хвостовиком диаметром от 3 до 26 мм. Крепление оправки в шпинделе производится при помощи штревельного болта M16, который не входит в комплект поставки и приобретается дополнительно. Тип подачи СОЖ: АD (через центральное отверстие). Вылет патрона от шпинделя станка составляет 70 мм.
